BUBL. PRODUKT
Installation av bubl i förarhytt
PLACERING OCH MONTERING
Bubl monteras i förarhyttens tak ovanför förarens huvud. Produkten skall monteras rakt ovanför förarens naturliga position vid framförandet av maskinen, se bild nedan.
Montagekittet innehåller följande:
-
USB kontakt
-
USB skarvsladd
-
Kabel 2 meter
-
Kabelsko för säkringshållare
-
Säkring 2,5 A
-
Säkringshållare
-
Takplatta inklusive skruvar för att säkra bubl i taket; en del innanför innertaket (bakplatta) och en andra del utanpå som bubl sedan skall fästas i (fästplatta).
Monteringsanvisning
1: Lossa innertaket i maskinen
2: Dra kabeln innanför innertaket till maskinens tändning, montera säkringshållare och säkra med 2,5 A säkringen.
3. Montera USB kontakt på lämplig plats beroende på innertakets konstruktion, se bilder nedan och använd skarvsladd vid behov.
4. Montera plattan på båda sidor av innertaket.
Bild 1 innanför tak (bakplatta)
Bild 2 utanpå innertak (fästplatta)

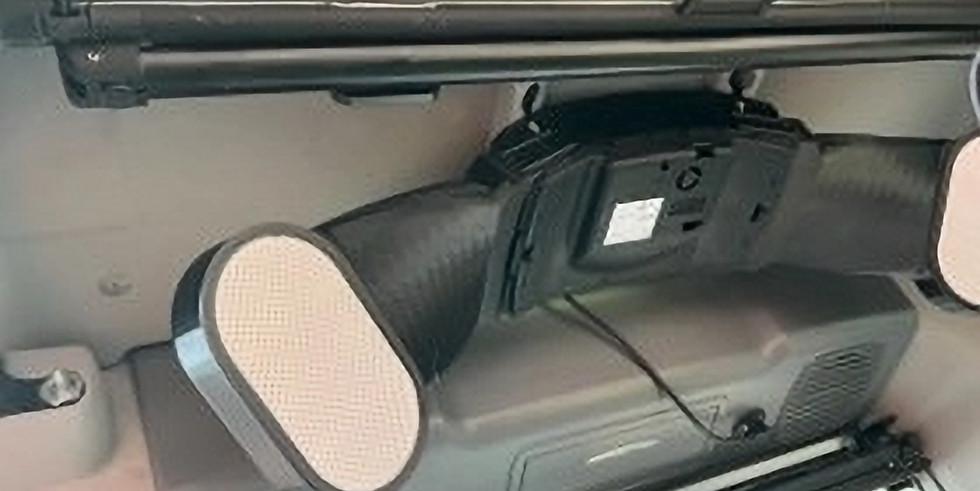

5. Koppla in bubl via bubls USB till USB kontakten, se bild färdig installation:
Nu kan din förare av maskinen andas ren luft – ett andetag i taget och få en hälsosam arbetsmiljö under hela arbetsdagen!
